Adalah suatu diagram yang menggambarkan susunan logika suatu program Simbol simbol yang digunakan adalah sebagai berikut :

Simbol	Nama Simbol	Keterangan
	Terminal	sebagai awal (berisi ‘Start’/’Mulai’) dan sebagai akhir (berisi ‘End’/’Stop’/’Selesai’).
	Input/Output	Membaca masukan (input) atau menampilkan keluaran (output).
	Proses/Prosessing	Mengolah data melalui operasi aritmatika dan logika.
	Decision/(kotak keputusan)	Berfungsi untuk memutuskan arah/percabangan yang diambil sesuai dengan kondisi yang dipenuhi, yaitu Benar/Salah.
	Subroutine/subrutin	Untuk menjalankan proses suatu bagian (sub program) atau prosedur.
	On page Connector	untuk menghubungkan diagram alur yang terputus dimana bagian tersebut masih berada pada halaman yang sama.
	Flowline/Alur data	Bagian arah instruksi yang dijalankan.
	Off page Coneector	Menghubungkan sambungan dari bagian flowchart yang terputus dimana sambungannya berada pada halaman lain.
	Preparation	Digunakan untuk pemberian harga awal.

Diagram Alir Program Komputer

#

Pada dasarnya suatu program komputer umumnya terdiri atas :

1. Pembacaan / pemasukan data ke dalam komputer
2. Melakukan komputasi/perhitungan terhadap data tersebut
3. Mengeluarkan / mencetak/ menampilkan hasilnya.

Flowchart terdiri dari tiga struktur

#

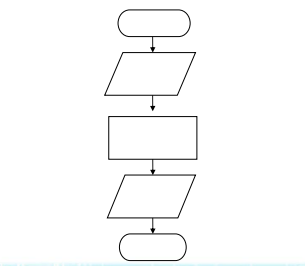

1. Struktur Sequence / Struktur Sederhana Digunakan untuk program yang instruksinya sequential atau urutan

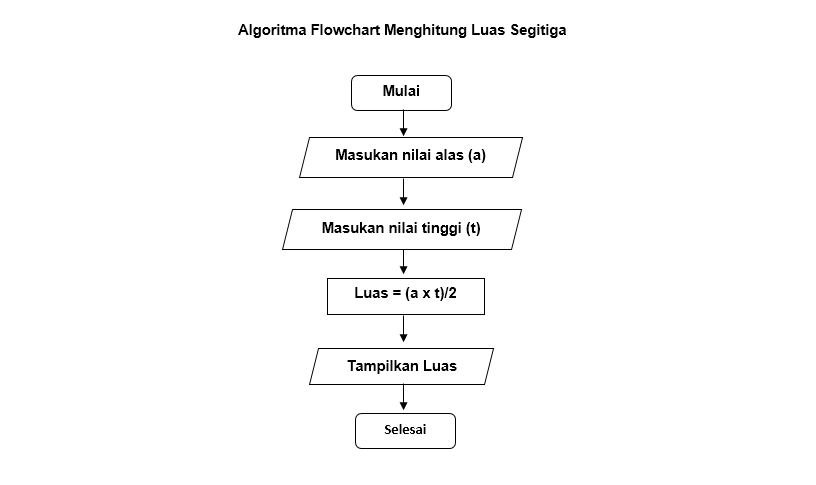

Contoh Flowchart Struktur Squence Menghitung Luas Segitiga

#

Menggunakan Tabel Penyimpanan

#

Tabel 1. Media Penyimpanan Sequence 1

Tabel 2. Media Penyimpanan Sequence 2

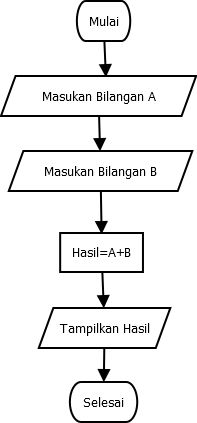

Menjumlahkan Dua Bilangan Positif

#

Membuat flowchart untuk menjumlahkan dua bilangan bulat positip dan mencetak hasilnya Algoritmanya:

• Masukkan bilangan a
• Masukkan bilangan b
• Jumlahkan bilangan a dan b
• Cetak hasil jumlahnya

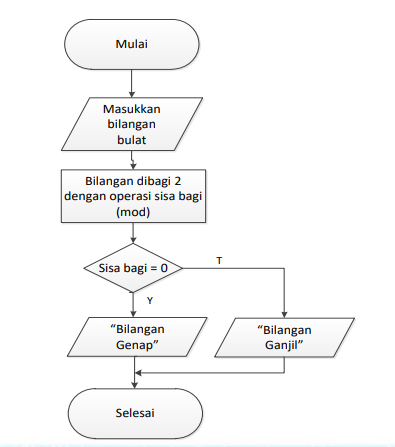

Menentukan Bilangan Genap/Ganjil

#

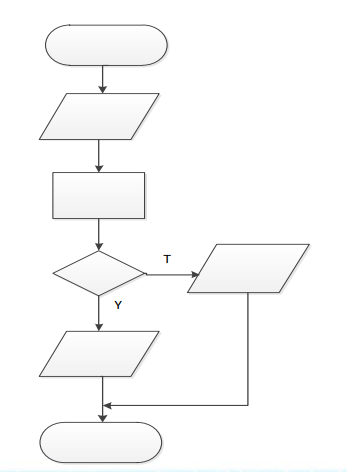

Struktur Branching Digunakan untuk program yang menggunakan pemilihan atau penyeleksian kondisi.(contoh menentukan bilangangenap/ganjil)

Algoritmanya:

1. Masukkan sebuah bilangan
2. Bagi bilangan tersebut dengan 2
3. Jika sisa pembagian = 0 maka bilangan tersebut adalah bilangan genap
4. Jika sisa pembagian = 1 maka bilangan tersebut adalah bilangan ganjil

Pseuducode:

read bilangan
If bil mod 2 = 0 then
“Bilangan Genap”
Else
“Bilangan Ganjil”

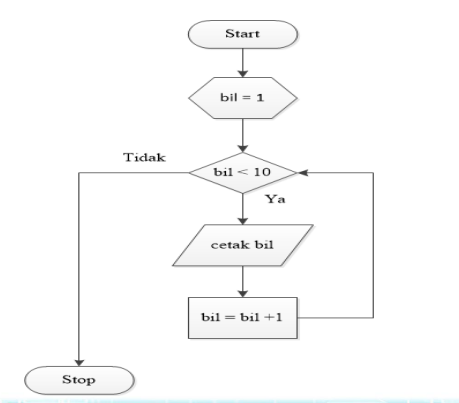

Flowchart Perulangan

#

Stuktur Looping Digunakan untuk program yang instruksinya akan dieksekusi berulang-ulang.
